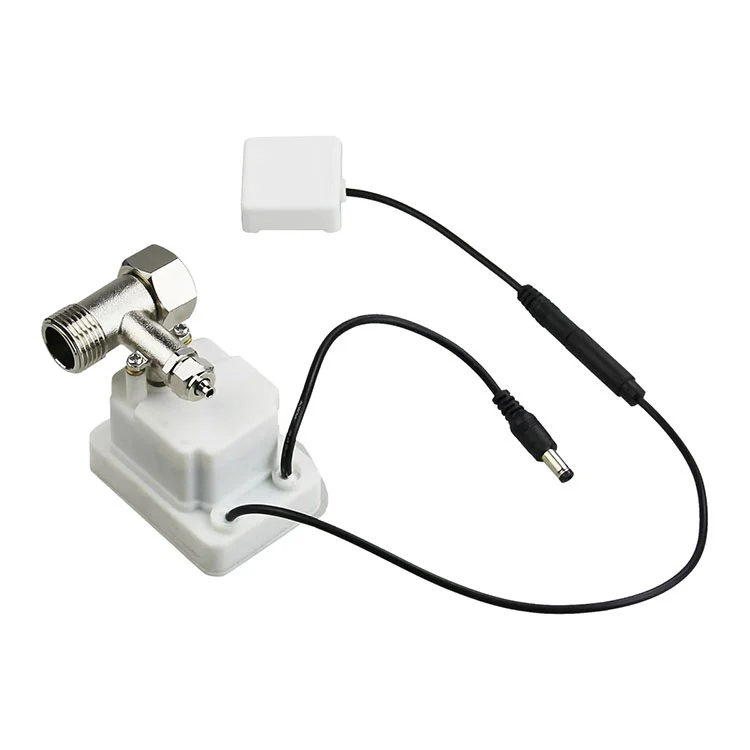

KY-KT-27 — Ağıllı su sayğacları və təmizləyici sistemlər üçün 24V Su Sayğacının Təmizləmə Klapanı Aktuatoru.
≥1,8 N·m çıxış fırlanma anı · 2400:1 işlənmiş metal dişli azaldılması · IP66 korpusu · ≤10 s klapan reaksiyası · ≤80 mA əməliyyat cərəyanı · 450 mA kilidlənmiş rotor cərəyanı.
Elektrikli uzaqdan idarəetməni və əl ilə təcili əməliyyatı dəstəkləyir. Sızma siqnalı kabeli avtomatik klapan bağlanmasını və su ilə təmasda qırmızı göstəricini işə salır. DN15–DN20 klapan platformaları üçün nəzərdə tutulmuşdur.
OEM fərdiləşdirməsi: gərginlik, kabel uzunluğu və konnektor, idarəetmə məntiqi, fırlanma anı səviyyəsi, markalanma və qablaşdırma. 500 ədəddən standart MOQ; nümunənin təsdiqindən sonra 15-25 iş günü.Uyğun təklif üçün klapan spesifikasiyalarınızı göndərin.
Ağıllı su sayğacları, təmizləyici sistemlər və ya həcmdə kiçik buruqlu boru kəmərinə nəzarət üçün klapan ötürücüləri satın alırsınızsa, KY-KT-27 bir məqsəd üçün hazırlanmışdır: məhsulunuza və ya layihənizə texniki xidmət yükü əlavə etmədən əmr əsasında klapanları etibarlı şəkildə bağlamaq və açmaq.
Kaiye smart sayğacın ilkin tətbiqindən bəri illik ötürücü tutumu olan su sayğacları istehsal edir.10 milyon dəstvə 30 ildən artıq avadanlıq və idarəetmə klapanları istehsalı təcrübəsi. KY-KT-27, OEM inteqrasiyası, toplu ardıcıllıq və proqnozlaşdırıla bilən istehsal müddətləri üçün hazırlanmış, həcmi sübut edilmiş platformanın bir hissəsidir.
Bu, kataloq tutucusu deyil. Aşağıda faktiki iş parametrləri, montaj və naqillərin məntiqi, satınalma limitləri və mühəndislik komandanızın nümunəni təsdiq etməzdən əvvəl verəcəyi texniki sualları tapa bilərsiniz.
Ağıllı sayğacların klapanlarının əksəriyyətinin nasazlığı elektronikadan gəlmir. Onlar köhnə klapanlarda fırlanma momentinin çatışmazlığından, nəm sayğac qutularında möhürlənmənin pozulmasından və ya sayğac platformasına uyğun gəlməyən naqil konfiqurasiyalarından irəli gəlir. KY-KT-27 bu üç uğursuzluq nöqtəsini birbaşa həll edir.
2400:1 metal dişli reduktor vasitəsilə ≥1,8 N·m qiymətləndirilib, ötürücü DN15 və DN20 su sayğac klapanları üçün ölçülüdür. Metal dişlilər sinterlənmir, emal olunur, bu, uzun dövrə zamanı fırlanma momentini qoruyur və dayanma şəraitində dişlərin soyulması riskini azaldır.
Sayğac qutuları nəmdir, bəzən su altında qalır və kondensasiyaya məruz qalır. IP66 korpusu ötürücü qatarı və idarəetmə elektronikasını qoruyur, ötürücünün açıq çuxurlarda, köməkçi şkaflarda və təmizləyici avadanlıqların qapaqlarında işləməsinə imkan verir.

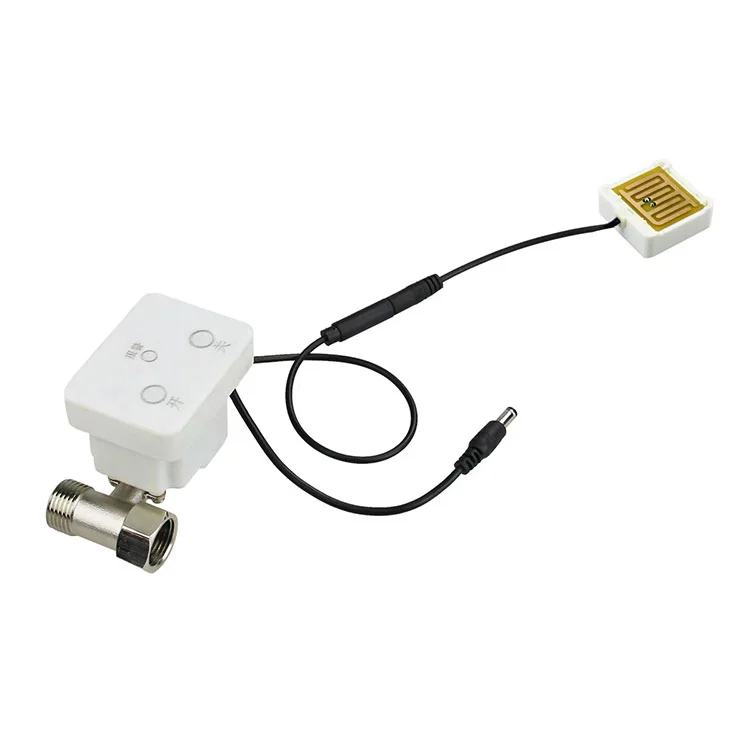

Opsiyonel su sızması siqnalı kabeli su ilə təması aşkar etdikdə, ötürücü avtomatik olaraq klapanı bağlayır və qırmızı göstəricini aktivləşdirir. Bu, yuxarı axın sayğacının elektronikasından asılı olmayaraq işləyən və mikroproqram müdaxiləsindən asılılığı azaldan möhkəm kabelli təhlükəsizlik cavabıdır.
Quraşdırma qrupları enerji verilməzdən əvvəl klapanı işlətməlidir və texniki xidmət briqadaları xidmət zamanı klapanı açmaq və ya bağlamaq üçün bir yola ehtiyac duyurlar. KY-KT-27 elektrik uzaqdan idarəetmə ilə yanaşı əl ilə fövqəladə əməliyyatı dəstəkləyir, beləliklə, klapan heç vaxt qapalı qalmır.
Aşağıdakı cədvəl standart KY-KT-27 konfiqurasiyasını əks etdirir. Sayğac platformanız fərqli gərginlik, fırlanma anı əyrisi və ya naqil konvensiyasında işlədiyi halda, bu parametrlər OEM baxışı zamanı fərdiləşdirilə bilər.
| Parametr | Standart Dəyər | Satınalma Qeydi |
|---|---|---|
| Model | KY-KT-27 | Nümunə və məlumat cədvəlində model kodunu təsdiqləyin |
| Nominal Gərginlik | 24 V DC | İş diapazonu 23–25 V; sayğac elektrik relsi ilə uyğunluğu təsdiqləyin |
| Əməliyyat cərəyanı | ≤80 mA | Yalnız gözləmə rejimində deyil, klapan hərəkəti zamanı pik cərəyan üçün büdcə |
| Kilidlənmiş rotor cərəyanı | 450 mA | Sürücü və qoruyucu dövrə ölçüləri üçün faydalıdır |
| Çıxış momenti | ≥1,8 N·m | Nominal gərginlikdə ölçülür; klapan oturma momentinə qarşı təsdiqləyin |
| Azaltma nisbəti | 2400:1 | DN15–DN20 klapan platformasına uyğundur |
| Klapanın cavab müddəti | ≤10 s | Nominal gərginlikdə açıq-bağ və ya yaxın-açıq |
| Suya davamlı reytinq | IP66 | Rütubətli, sıçramağa meylli və açıq hava sayğacları üçün uyğundur |
| Naqillər | Elektrik kabeli + sızma siqnalı kabeli | Kabel uzunluğu, birləşdirici növü və telin rəngi fərdiləşdirilə bilər |
Tətbiqiniz 3.6 V, 5 V və ya 12 V-da işləyirsə və ya fərqli bir fırlanma anı tələb edirsə, Kaiyenin mühəndis komandası standart SKU-nu uyğun olmayan klapan platformasına məcbur etmək əvəzinə klapan yükünü nəzərdən keçirə və uyğun ötürücü konfiqurasiyasını təklif edə bilər.
OEM alıcıları üçün aktuator yalnız sayğac korpusu, klapan gövdəsi və idarəetmə lövhəsi ilə uyğunluğu qədər yaxşıdır. KY-KT-27, gücü sızma aşkarlama dövrəsindən ayıran naqil sxemi ilə məhdud məkanlı smart-sayğaclar üçün nəzərdə tutulmuş kompakt, inteqrasiya olunmuş konturdan istifadə edir.
Elektrik naqilləri.Ötürücü xüsusi kabel vasitəsilə qidalanır. Normal iş cərəyanı ≤80 mA olsa belə, sürücü dövrəsi 450 mA kilidlənmiş rotor cərəyanı üçün ölçülənməlidir, çünki klapan oturacağı qısa müddət ərzində daha yüksək cərəyan tələb edə bilər. Ötürücü sahə ilə əvəz edilə biləndirsə, sayğac lövhəsində tərs polarite qorunması tövsiyə olunur.
Sızma siqnalizasiya naqilləri.Sızıntı kabeli ayrı bir girişdir. Sensor kabeli su təmasını aşkar etdikdə, ötürücü klapanı bağlayır və qırmızı siqnal göstəricisini işə salır. Bu dövrə ölçmə siqnalı deyil, təhlükəsizlik girişi kimi qəbul edilməli və rabitə modulundan müstəqil qalmalıdır ki, rabitə nasazlığı sızma ilə bağlı bağlanmanı dayandırmasın.
Quraşdırma interfeysi.Ötürücü DN15–DN20 smart-metr klapan gövdələrində istifadə edilən klapan sapı və montaj nümunəsi ətrafında dizayn edilmişdir. Həcmi buraxmazdan əvvəl alıcılar gövdə kvadratını, montaj deşikləri arasındakı məsafəni və sayğac korpusunun içərisində aktuator oriyentasiyasını təsdiq etməlidirlər. Kaiye istehsal sifarişi verilməzdən əvvəl mexaniki uyğunluq yoxlanışı üçün nümunə təqdim edə bilər.
Əgər siz həmçinin sayğac korpusunu və ya tam klapan dəstini satın alırsınızsa, ötürücü ilə birlikdə nəzərdən keçirilə bilər.su sayğacının qabığıvə montaj zamanı interfeys uyğunsuzluğunu azaltmaq üçün klapan gövdəsi.
Ötürücü kiçik çuxurlu klapan nəzarəti üçün yerləşdirilib, burada elektriklə uzaqdan işləmə və nasazlıqla bağlı bağlanma yüksək sürətli işə salınmadan daha çox əhəmiyyət kəsb edir. Tipik həcm tətbiqlərinə aşağıdakılar daxildir:
Çoxmənzilli binalarda və kommunal xidmətlər tərəfindən idarə olunan yaşayış hesablarında hesablaşmaya nəzarət, borcların idarə edilməsi və sızmaya cavab üçün uzaqdan açmaq/bağlamaq.
İstifadə nöqtəsi və kommersiya təmizləyici avadanlıqlarda sızmanın aşkarlanması, çən səviyyəsinə nəzarət və filtr dövrü klapanının işləməsində avtomatik bağlanma.
Dörd və ya beş rəqəmli miqdarda aktuatorların satın alındığı köhnə icmanın təmiri, kampus suyunun idarə edilməsi və sənaye parkının alt ölçmə sistemlərində toplu quraşdırma.
Kommunal xidmətə göndərilməzdən əvvəl aktuatoru öz sayğaclarına və ya klapan məhsuluna birləşdirən su sayğacı istehsalçılarına və klapan avtomatlaşdırma sexlərinə ötürücü təchizatı.
Aktuator Kaiye-nin daha geniş su sayğacı komponenti platformasının bir hissəsi olduğundan, çoxsaylı komponentlər əldə edən alıcılar ixtisas və logistikanı birləşdirə bilərlər. Layihəniz həmçinin sayğac səviyyəsində simsiz rabitə tələb edirsə, aktuator Kaiye ilə birlikdə işləmək üçün nəzərdə tutulub.simsiz su sayğacıklapanın idarə edilməsi və məlumatların uzaqdan ötürülməsi iki ayrı-ayrılıqda ixtisaslı hissə deyil, bir sistem kimi qəbul edilən platformadır.
B2B alıcıları üçün “istehsalçı” sadəcə kataloqu olan ticarət şirkəti deyil, prosesə nəzarəti nəzərdə tutmalıdır. Kaiye ISO 9001 keyfiyyət sistemini idarə edir, ötürücü qurğular üçün avtomatlaşdırılmış istehsalat həyata keçirir və iyirmi ildən artıqdır ki, su sayğaclarının ötürücüləri istehsal edir. KY-KT-27 həmin istehsal bazasından üç konkret şəkildə faydalanır:
Partiya tutarlılığı.Metal dişlilər idarə olunan ölçülərdə işlənir. Avtomatlaşdırılmış montaj dişli şəbəkədə, fırlanma momentində və cavab müddətində vahiddən vahidə dəyişməni azaldır - kommunal layihə üzrə minlərlə ötürücü quraşdırdığınız zaman kritikdir.
Gələn yoxlama və yekun sınaq.Standart istehsala cari çəkiliş, cavab müddəti və klapan hərəkəti üçün funksional yoxlamalar daxildir. Alıcılar həcmli sifariş verməzdən əvvəl yoxlama protokolunu və nümunə planını tələb edə bilərlər.
İzləmə qabiliyyəti.Model kodu, istehsal partiyası və sınaq qeydləri belə saxlanılır ki, sahədə problem yaranarsa, layihədəki hər bir aktuatoru şübhəli hesab etmək əvəzinə, təsirə məruz qalan əhali təcrid olunsun. Kaiyenin istehsal bazası və keyfiyyət sistemi haqqında daha çox məlumat üçün baxınşirkət profili və istehsala baxış.
KY-KT-27 standart vahid kimi mövcuddur, lakin standart sabit demək deyil. OEM və layihə alıcıları üçün texniki baxışdan sonra aşağıdakı maddələr adətən fərdiləşdirilir:
Gərginlik və sürücü məntiqi.Əgər sayğac lövhəniz 24 V əvəzinə 3,6 V, 5 V və ya 12 V enerji verirsə, ötürücünün ötürücüsü nəzərdən keçirilə və uyğunlaşdırıla bilər. Nəzarət siqnalının polaritesi və açıq/bağlama məntiqi də lövhənizlə uyğunlaşdırıla bilər.
Kabel və birləşdirici.Kabel uzunluğu, naqil ölçüsü, rəng kodu və birləşdirici növü sayğac yuvasına və montaj qurğunuza uyğun olaraq təyin edilə bilər.
Tork və dişli nisbəti.Daha yüksək oturma anı və ya fərqli gövdə həndəsəsi olan klapanlar üçün alternativ dişli nisbəti və ya motor səviyyəsi standart 2400:1 konfiqurasiyasından daha uyğun ola bilər.
Brendləşdirmə və qablaşdırma.Həcmli sifarişlər üçün özəl etiket markalanması, neytral qablaşdırma və layihəyə aid etiketləmə mövcuddur.
Standart konfiqurasiya üçün tipik MOQ 500 ədəddən başlayır; fərdiləşdirilmiş gərginlik, kabel və ya marka daha yüksək MOQ və nümunə təsdiq addımı tələb edə bilər. Standart vahidlər üçün çatdırılma müddəti, sifarişin miqdarından və komponentin mövcudluğundan asılı olaraq PO və nümunə təsdiqindən sonra ümumiyyətlə 15-25 iş günüdür. Son MOQ və çatdırılma vaxtı kotirovka ilə təsdiqlənir.
Minimum sifariş miqdarı nə qədərdir?
Standart konfiqurasiya 500 ədəddən başlayır. Fərdiləşdirilmiş gərginlik, kabel, birləşdirici və ya marka daha yüksək MOQ və nümunə təsdiq addımı tələb edə bilər.
Ötürücü 3.6V, 5V və ya 12V üçün fərdiləşdirilə bilərmi?
Bəli. Standart vahid 24V DC-dir, lakin sürücü texniki qiymətləndirmədən sonra nəzərdən keçirilə və 3.6V, 5V və ya 12V sistemlərə uyğunlaşdırıla bilər.
Qəbul vaxtı nədir?
Standart vahidlər sifarişin miqdarından və komponentin mövcudluğundan asılı olaraq PO və nümunə təsdiqindən sonra ümumiyyətlə 15-25 iş günüdür.
Su sızması zamanı klapan avtomatik olaraq bağlanırmı?
Bəli, sızma siqnalı kabeli su ilə təması aşkar etdikdə, ötürücü klapanı bağlayır və qırmızı siqnal göstəricisini işə salır.
