Su Sayğacının Ball Valve Nəzarət Cihazının Aktuatoru

Ball Valve Aktuator əslində alıcılar üçün nə həll edir

Ağıllı sayğacların top klapanlarının əksəriyyəti mühərrikdən qaynaqlanmır. Onlar köhnə klapanlarda itmə qüvvəsinin qısalması, cərəyanın batareya paketini gözlənildiyindən daha tez boşaltması və ya sayğac lövhəsinə uyğun gəlməyən naqillərdən qaynaqlanır. Bu aktuator birbaşa həmin üç nasazlıq nöqtəsinə müraciət edir.

• Köhnə bilyalı klapanlar üçün baş boşluğu ilə itmə.Ötürücü 1000:1 azaldılması ilə >15 kq ağırlığında olan ötürücü kiçik deşikli su sayğaclı top klapanları üçün ölçülür. Texniki baxış zamanı klapan oturma momentini təsdiq edin.
• Akkumulyatorla işləyən sayğaclar üçün aşağı cərəyan çəkmə.İş cərəyanı 3,6V nominalda ≤25 mA, kilidlənmiş rotor cərəyanı 450 mA-dır. Aşağı əməliyyat cərəyanı ötürücünün həddindən artıq drenaj olmadan quru hüceyrə paketindən işləməsinə imkan verir, kilidlənmiş rotor fiquru isə sürücünün dövrəsinə klapan oturarkən nə gözlədiyini bildirir.

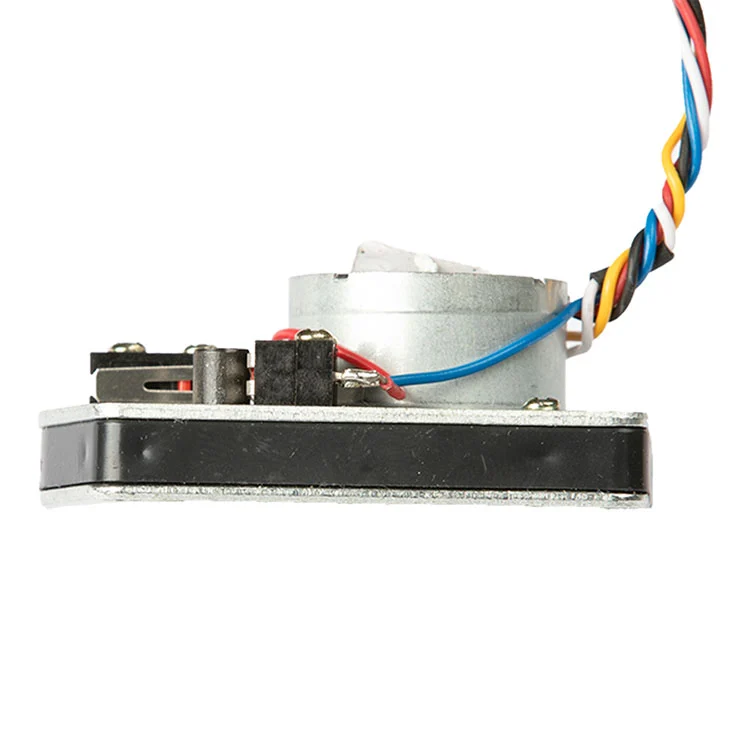

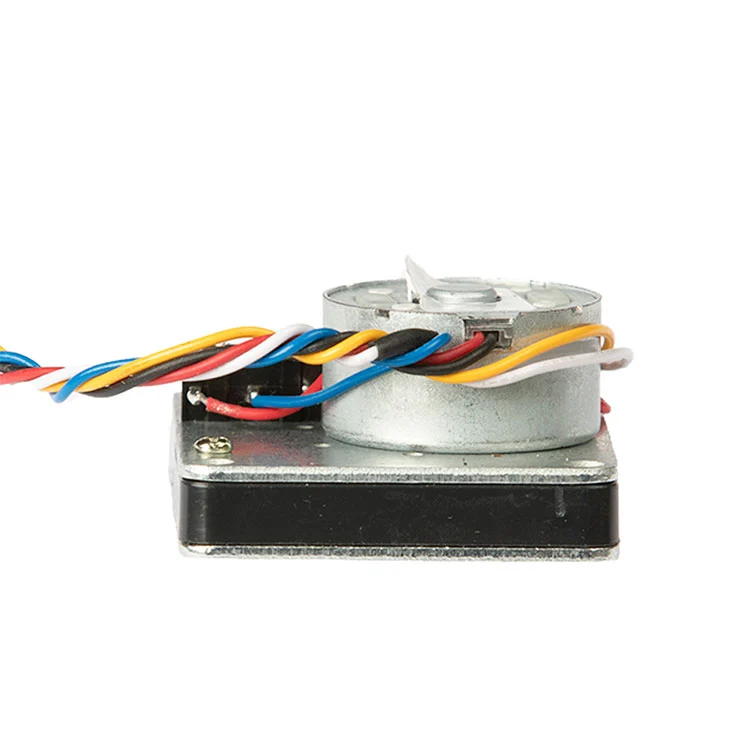

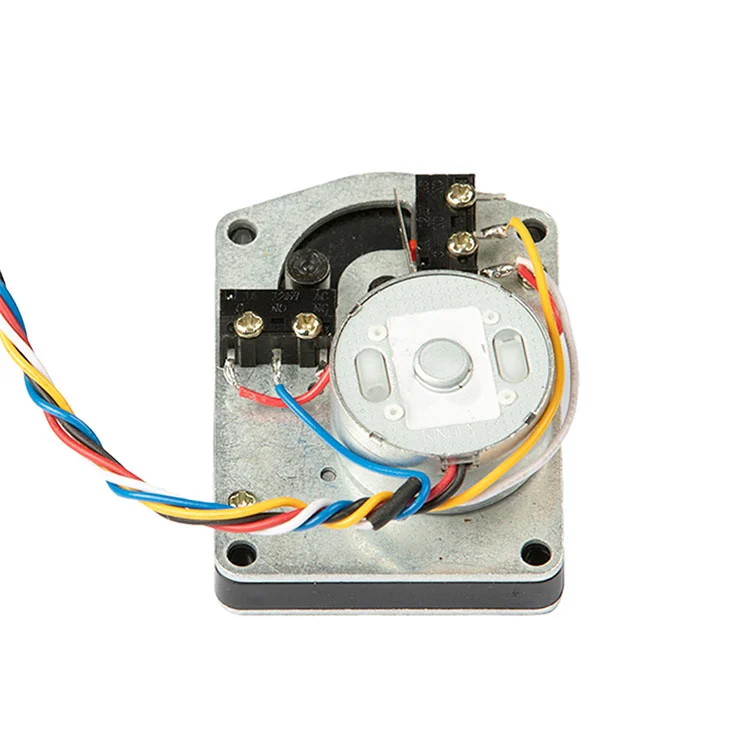

• Sayğac lövhələrinə uyğun beş telli nəzarət.Qırmızı müsbət, qara mənfi, mavi açıq, ağ COM, sarı yaxın. Naqil sxemi gücü açıq/bağlama idarəetmə siqnallarından ayırır, beləliklə, aktuator sayğac lövhəsinin mövcud idarəetmə məntiqi ilə idarə oluna bilər.
• Elektrikləşdirilməmiş sayğac çuxurları üçün nəzərdə tutulmuşdur.Ötürücü 220V elektrik şəbəkəsinin və ya xüsusi elektrik kabellərinin çəkilməsinin qeyri-mümkün olduğu yaşayış, yeraltı və elektrikləşdirilməmiş quraşdırma ssenariləri üçün nəzərdə tutulub.

Texniki Spesifikasiyalar Alıcılar Sifariş Verməzdən əvvəl Yoxlamalıdırlar

Aşağıdakı cədvəl standart top klapan ötürücü konfiqurasiyasını əks etdirir. Sayğac platformanız fərqli gərginlik, itmə əyrisi və ya naqil konvensiyasında işlədiyi halda, bu parametrlər OEM baxışı zamanı fərdiləşdirilə bilər.

Əgər sayğac lövhəniz fərqli idarəetmə siqnal polaritesini təmin edirsə və ya fərqli birləşdiricidən istifadə edirsə, Kaiyenin mühəndis komandası standart qoşqunu uyğun olmayan sayğac platformasına məcbur etmək əvəzinə naqilləri nəzərdən keçirə və uyğun konfiqurasiya təklif edə bilər.

İnteqrasiya, məftil və montaj: Mühəndislərin ilk soruşduqları

OEM alıcıları üçün aktuator yalnız sayğac korpusu, top klapan gövdəsi və idarəetmə lövhəsi ilə uyğun gəlir. Bu aktuator gücü açıq/bağlama idarəetmə siqnallarından ayıran naqil sxemi ilə məhdud məkanlı smart-sayğac qapaqları üçün nəzərdə tutulmuş kompakt konturdan istifadə edir.

Elektrik naqilləri.Qırmızı müsbət, qara mənfi. Normal iş cərəyanı ≤25 mA olsa belə, sürücü dövrəsi 450 mA kilidlənmiş rotor cərəyanı üçün ölçülənməlidir, çünki klapan oturacağı qısa müddət ərzində daha yüksək cərəyan tələb edə bilər. Ötürücü sahə ilə əvəz edilə biləndirsə, sayğac lövhəsində tərs polarite qorunması tövsiyə olunur.

Nəzarət naqilləri.Mavi açıq, ağ COM, sarı yaxındır. Bu dövrə elektrik xətti deyil, idarəetmə girişi kimi qəbul edilməli və rabitə modulundan müstəqil qalmalıdır ki, rabitə nasazlığı klapan idarəetməsini söndürməsin.

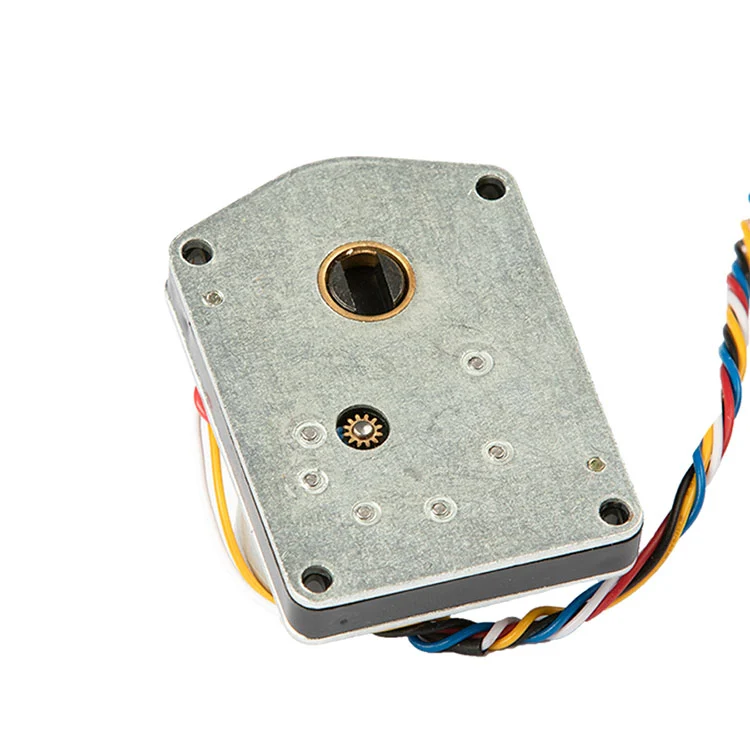

Quraşdırma interfeysi.Ötürücü kiçik çuxurlu smart-metr klapan gövdələrində istifadə edilən top klapan sapı və montaj nümunəsi ətrafında dizayn edilmişdir. Həcmi buraxmazdan əvvəl alıcılar gövdə kvadratını, montaj deşikləri arasındakı məsafəni və sayğac korpusunun içərisində aktuator oriyentasiyasını təsdiq etməlidirlər. Kaiye istehsal sifarişi verilməzdən əvvəl mexaniki uyğunluq yoxlanışı üçün nümunə təqdim edə bilər.

Əgər siz həmçinin sayğac korpusunu və ya tam klapan dəstini satın alırsınızsa, ötürücü ilə birlikdə nəzərdən keçirilə bilər.su sayğacının qabığıvə montaj zamanı interfeys uyğunsuzluğunu azaltmaq üçün klapan gövdəsi.

Kürəvi Valf Ötürücü Harada İstifadə olunur: Tətbiq Həcm Layihələri üçün Uyğundur

Ötürücü kiçik dəlikli top klapan idarəsi üçün yerləşdirilib, burada batareya ilə işləyən əməliyyat və aşağı cərəyan yüksək sürətli işə salınmadan daha çox əhəmiyyət kəsb edir. Tipik həcm tətbiqlərinə aşağıdakılar daxildir:

Aktuator Kaiye-nin daha geniş su sayğacı komponenti platformasının bir hissəsi olduğundan, çoxsaylı komponentlər əldə edən alıcılar ixtisas və logistikanı birləşdirə bilərlər. Layihəniz həmçinin sayğac səviyyəsində simsiz rabitə tələb edirsə, aktuator Kaiye ilə birlikdə işləmək üçün nəzərdə tutulub.simsiz su sayğacıplatforma. Tam olaraq da nəzərdən keçirə bilərsinizsu sayğacının ötürücü diapazonuəlaqəli modellər üçün.

Keyfiyyət, Ardıcıllıq və “İstehsalçı” əslində burada nəyi ifadə edir

B2B alıcıları üçün “istehsalçı” sadəcə kataloqu olan ticarət şirkəti deyil, prosesə nəzarəti nəzərdə tutmalıdır. Kaiye ISO 9001 keyfiyyət sistemini idarə edir, ötürücü qurğular üçün avtomatlaşdırılmış istehsalat həyata keçirir və iyirmi ildən artıqdır ki, su sayğaclarının ötürücüləri istehsal edir. Bu top klapan ötürücüsü həmin istehsal bazasından üç konkret şəkildə faydalanır:

Partiya tutarlılığı.Ötürücülər idarə olunan ölçülərdə işlənir. Avtomatlaşdırılmış montaj dişli şəbəkədə, itələmə çıxışında və cavab müddətində vahiddən vahidə dəyişməni azaldır - bir kommunal layihə üzrə minlərlə ötürücü quraşdırdığınız zaman kritikdir.

Gələn yoxlama və yekun sınaq.Standart istehsala cari çəkiliş, cavab müddəti və klapan hərəkəti üçün funksional yoxlamalar daxildir. Alıcılar həcmli sifariş verməzdən əvvəl yoxlama protokolunu və nümunə planını tələb edə bilərlər.

İzləmə qabiliyyəti.Model kodu, istehsal partiyası və sınaq qeydləri belə saxlanılır ki, sahədə problem yaranarsa, layihədəki hər bir aktuatoru şübhəli hesab etmək əvəzinə, təsirə məruz qalan əhali təcrid olunsun. Kaiyenin istehsal bazası və keyfiyyət sistemi haqqında daha çox məlumat üçün baxınşirkət profili və istehsala baxış.

OEM Fərdiləşdirmə və Satınalma Şərtləri

Top klapan ötürücüsü standart vahid kimi mövcuddur, lakin standart sabit demək deyil. OEM və layihə alıcıları üçün texniki baxışdan sonra aşağıdakı maddələr adətən fərdiləşdirilir:

Kabel və birləşdirici.Kabel uzunluğu, naqil ölçüsü, rəng kodu və birləşdirici növü sayğac yuvasına və montaj qurğunuza uyğun olaraq təyin edilə bilər.

Nəzarət məntiqi.Açıq/bağlama siqnal polaritesi və COM konfiqurasiyası sayğac lövhənizlə uyğunlaşdırıla bilər.

İtmə və dişli nisbəti.Daha yüksək oturma gücü və ya fərqli gövdə həndəsəsi olan klapanlar üçün alternativ dişli nisbəti və ya motor səviyyəsi standart 1000:1 konfiqurasiyadan daha uyğun ola bilər.

Brendləşdirmə və qablaşdırma.Həcmli sifarişlər üçün özəl etiket markalanması, neytral qablaşdırma və layihəyə aid etiketləmə mövcuddur.

Tipik MOQ və çatdırılma müddəti kotirovka ilə təsdiqlənir. Standart çatdırılma, sifarişin miqdarından və komponentin mövcudluğundan asılı olaraq PO və nümunə təsdiqindən sonra ümumiyyətlə 15-30 gündür.

Satınalma ilə bağlı tez-tez verilən suallar

Siz istehsalçısınız?
Bəli. Kaiyenin 30 ildən çox istehsal təcrübəsi olan öz fabriki var.

Bu məhsulu tələblərimizlə qablaşdıra bilərsinizmi?
Bəli. Həcmli sifarişlər üçün xüsusi qablaşdırma və etiketləmə qəbul edilir.

Daimi sifarişlərin çatdırılma müddəti nə qədərdir?
Çatdırılma müddəti ümumiyyətlə 15-30 gündür və model müddətindən və sifariş miqdarından asılı olaraq daha qısa və ya uzun ola bilər.

Naqillərin tərifi nədir?
Qırmızı müsbət, qara mənfi, mavi açıq, ağ COM, sarı isə yaxındır.

Suya davamlılıq dərəcəsi nədir?
Standart konfiqurasiya IP reytinqini təyin etmir. Tələb olunan IP səviyyəsini açıq və ya sualtı qurğular üçün mühəndislik ilə təsdiqləyin.

3.6V quru hüceyrəli akkumulyatorlu ağıllı su sayğaclarına uyğundurmu?
Bəli. Ötürücü 2,5-5V gərginlik diapazonu olan 3,6V DC sistemləri üçün nəzərdə tutulmuşdur. Texniki baxış zamanı sayğac lövhəsinin idarəetmə məntiqini və klapan yükünü təsdiqləyin.
